안녕하세요! 반사 금형 공급업체로서 저는 꽤 오랫동안 이 분야에 참여해 왔으며 반사 금형을 위한 효율적인 러너 시스템을 설계하는 것이 얼마나 중요한지 알고 있습니다. 이번 블로그 게시물에서는 이를 수행하는 방법에 대한 몇 가지 팁과 요령을 공유하겠습니다.
러너 시스템의 기본 이해
먼저 러너 시스템이 무엇인지부터 알아보겠습니다. 간단히 말해서, 러너 시스템은 용융된 플라스틱이 사출기 노즐에서 금형의 구멍으로 흐르도록 하는 채널 네트워크입니다. 이는 플라스틱이 반사경의 모든 구석구석에 도달하도록 보장하는 금형의 순환 시스템과 같습니다.
러너 시스템에는 콜드 러너 시스템과 핫 러너 시스템이라는 두 가지 주요 유형이 있습니다. 콜드 러너 시스템은 러너의 플라스틱이 부품과 함께 응고된 후 스크랩으로 제거되는 전통적인 유형입니다. 반면 핫 러너 시스템은 러너의 플라스틱을 녹인 상태로 유지하므로 스크랩을 제거할 필요가 없습니다. 각 유형에는 고유한 장점과 단점이 있으며, 이들 간의 선택은 부품 설계, 생산량, 사용된 재료 등 여러 요소에 따라 달라집니다.
효율적인 러너 시스템을 위한 설계 고려 사항
이제 기본 사항을 다루었으므로 효율적인 러너 시스템을 위한 주요 설계 고려 사항을 살펴보겠습니다.
1. 러너의 크기와 모양
러너의 크기와 모양은 용융된 플라스틱의 흐름을 결정하는 데 중요한 역할을 합니다. 러너가 너무 작으면 압력 강하가 심하고 충전이 고르지 않을 수 있으며, 러너가 너무 크면 재료가 과도하게 낭비되고 사이클 시간이 길어질 수 있습니다. 러너의 모양도 흐름 특성에 영향을 미치며 일반적으로 원형 러너가 직사각형이나 정사각형 러너보다 더 나은 흐름을 제공합니다.
러너의 크기와 모양을 설계할 때 플라스틱 재료의 점도, 부품의 벽 두께, 금형의 구멍 수를 고려하는 것이 중요합니다. 점도가 높은 재료의 경우 적절한 흐름을 보장하려면 더 큰 러너 직경이 필요할 수 있습니다. 마찬가지로 벽이 더 두꺼운 부품에는 더 많은 양의 플라스틱을 수용하기 위해 더 큰 러너가 필요할 수 있습니다.
2. 게이트 디자인
게이트는 용융된 플라스틱이 캐비티로 들어가는 지점입니다. 이는 충전 패턴, 부품 품질 및 부품 제거 용이성에 영향을 미치기 때문에 러너 시스템의 중요한 부분입니다. 사용 가능한 게이트에는 여러 가지 유형이 있으며 각각 고유한 장점과 단점이 있습니다.
일반적인 게이트 유형에는 에지 게이트, 핀 게이트, 잠수함 게이트 및 핫 러너 게이트가 포함됩니다. 엣지 게이트는 가장 간단하고 일반적으로 사용되는 유형이지만 부품에 눈에 띄는 흔적을 남길 수 있습니다. 핀 게이트는 작고 부품의 어느 곳에나 위치할 수 있지만 게이트 흔적을 제거하려면 2차 작업이 필요합니다. 잠수함 게이트는 부품 표면 아래에 숨겨져 있어 깔끔한 외관을 제공하지만 설계 및 유지 관리가 더 어려울 수 있습니다. 핫 러너 게이트는 충진 공정을 정밀하게 제어하고 게이트 제거가 필요하지 않지만 가격이 더 비싸고 유지 관리가 더 많이 필요합니다.
게이트 유형을 선택할 때 부품 설계, 재료 특성 및 생산 요구 사항을 고려하는 것이 중요합니다. 균일한 충전을 보장하고 웰드 라인 및 기타 결함의 형성을 최소화하려면 게이트 크기와 위치도 신중하게 선택해야 합니다.
3. 러너 시스템의 균형 조정
금형의 각 캐비티가 균일하게 채워지도록 하려면 러너 시스템의 균형을 맞추는 것이 중요합니다. 충전이 고르지 않으면 무게, 치수, 기계적 특성의 차이와 같은 부품 간 변동이 발생할 수 있습니다. 러너 시스템의 균형을 맞추려면 각 러너 분기의 길이, 직경 및 흐름 저항을 신중하게 계산하고 조정해야 합니다.
러너 시스템의 균형을 맞추는 일반적인 방법 중 하나는 균형 잡힌 러너 레이아웃을 사용하는 것입니다. 여기서 러너는 각 캐비티에 대해 동일한 길이와 직경을 갖도록 설계됩니다. 또 다른 방법은 밸브나 제한기와 같은 흐름 균형 장치를 사용하여 각 캐비티로의 플라스틱 흐름을 제어하는 것입니다. 이러한 장치는 캐비티 형상, 재료 점도 및 기타 요인의 차이를 보상하도록 조정될 수 있습니다.
4. 러너 시스템의 냉각
일관된 부품 품질을 보장하고 사이클 시간을 단축하려면 러너 시스템을 적절하게 냉각하는 것이 필수적입니다. 콜드 러너 시스템에서는 플라스틱을 제거하기 전에 러너를 냉각하여 플라스틱을 굳혀야 합니다. 핫 러너 시스템에서는 러너의 온도를 유지하고 플라스틱이 과열되는 것을 방지하기 위해 냉각이 사용됩니다.
러너 시스템의 냉각 채널은 균일한 냉각을 제공하고 핫스팟이나 콜드스팟을 방지하도록 설계되어야 합니다. 냉각 채널의 크기, 위치 및 간격은 러너 크기, 재료 특성 및 생산 요구 사항을 기반으로 신중하게 계산해야 합니다. 경우에 따라 중요한 영역의 적절한 냉각을 보장하기 위해 냉각 핀이나 삽입물과 같은 추가 냉각 장치가 필요할 수 있습니다.
효율적인 러너 시스템의 예
효율적인 러너 시스템을 설계하는 방법에 대한 더 나은 아이디어를 제공하기 위해 몇 가지 예를 살펴보겠습니다.

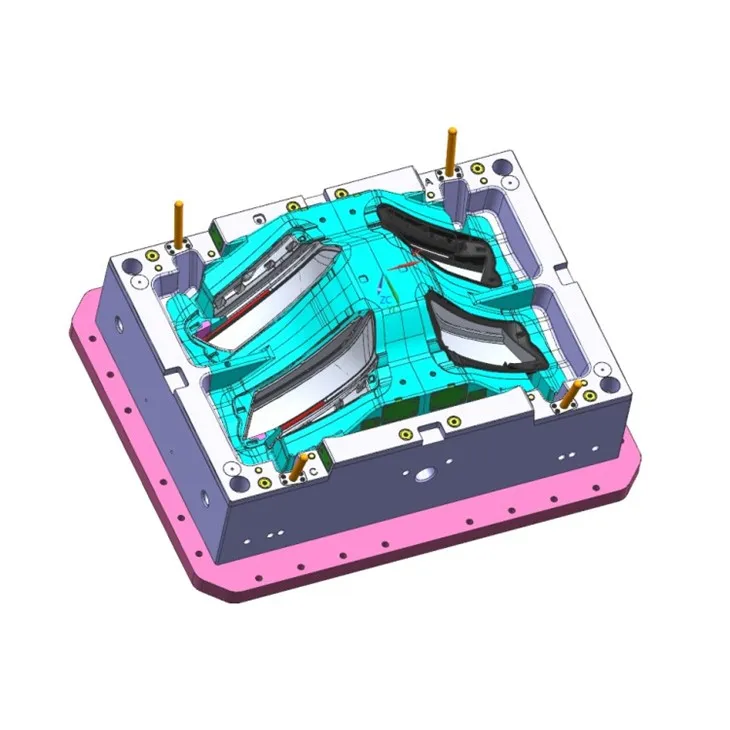

예 1: 헤드라이트 금형헤드라이트 금형
헤드라이트 금형에서 러너 시스템은 복잡한 모양의 캐비티가 균일하게 채워지도록 설계되어야 합니다. 핫 러너 시스템은 충진 공정에 대한 정밀한 제어를 제공하고 게이트 제거의 필요성을 제거하므로 이 응용 분야에서 자주 사용됩니다. 러너 레이아웃은 일반적으로 각 캐비티에 대한 흐름의 균형을 맞추도록 설계되었으며 게이트는 전략적 지점에 위치하여 적절한 충전을 보장하고 웰드 라인 형성을 최소화합니다.
예 2: 안개등 금형안개등 금형
안개등 금형의 경우 러너 시스템 설계는 부품 크기, 모양 및 생산량에 따라 달라질 수 있습니다. 콜드 러너 시스템은 소량 생산에 사용될 수 있는 반면, 핫 러너 시스템은 대량 생산에 더 적합할 수 있습니다. 게이트 디자인은 최종 부품의 외관에 영향을 주기 때문에 이 애플리케이션에서도 중요합니다. 잠수함 게이트는 깔끔한 외관을 제공하는 데 자주 사용되는 반면, 엣지 게이트는 덜 중요한 외관 요구 사항이 있는 부품에 사용될 수 있습니다.
실시예 3: 도광판 금형라이트 가이드 몰드
광 가이드 금형에서 러너 시스템은 균일한 충전을 보장하고 기포 및 기타 결함의 형성을 최소화하도록 설계되어야 합니다. 다점 게이트 설계를 갖춘 핫 러너 시스템은 충진 공정에 대한 더 나은 제어를 제공하고 공기 정체 위험을 줄이기 때문에 이 응용 분야에 자주 사용됩니다. 러너 레이아웃은 일반적으로 각 캐비티에 대한 흐름의 균형을 맞추도록 설계되었으며, 게이트는 적절한 광 분배를 보장하기 위해 도광판 가장자리에 위치합니다.
결론
반사판 금형을 위한 효율적인 러너 시스템을 설계하는 것은 부품 설계, 재료 특성, 생산량 및 비용과 같은 여러 요소를 신중하게 고려해야 하는 복잡한 프로세스입니다. 이 블로그 게시물에 설명된 설계 고려 사항을 따르고 올바른 러너 시스템 유형과 게이트 설계를 사용하면 균일한 충진을 보장하고 부품 결함을 최소화하며 사이클 시간을 단축할 수 있습니다.
반사판 몰드를 찾고 있거나 러너 시스템 설계에 도움이 필요한 경우 주저하지 말고 문의하세요. 우리는 귀하의 특정 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드리고 있습니다. 지금 저희에게 연락하여 대화를 시작하고 반사경 금형 생산을 한 단계 끌어올리십시오.
참고자료
- 왕좌, JL (2019). 사출 성형 핸드북. 한저 출판사.
- 로사토, DV 및 로사토, DV(2011). 사출 성형 핸드북. Kluwer 학술 출판사.
- 일본 보몬트(2009). 러너 및 게이팅 설계 핸드북. 한저 출판사.
